測量任務的理想之選

隨著越來越多的消費者要求縮短定制產品的交付周期，生產力成為提升制造業競爭力的關鍵驅動因素。為了在競爭中保持，助力高效生產，降低產品不良率，制造商需要在生產關鍵環節具備更高的技術能力，其中計量設備的檢測能力就是實現高效生產的關鍵節點之一。

為了滿足每個制造商的檢測要求，海克斯康在歷經市場驗證的 GLOBAL系統平臺基礎上，引入了多類傳感器方案組合，力求為客戶提供多種針對特定檢測挑戰的 CMM 配置，以實現廣泛應用中的高效測量。

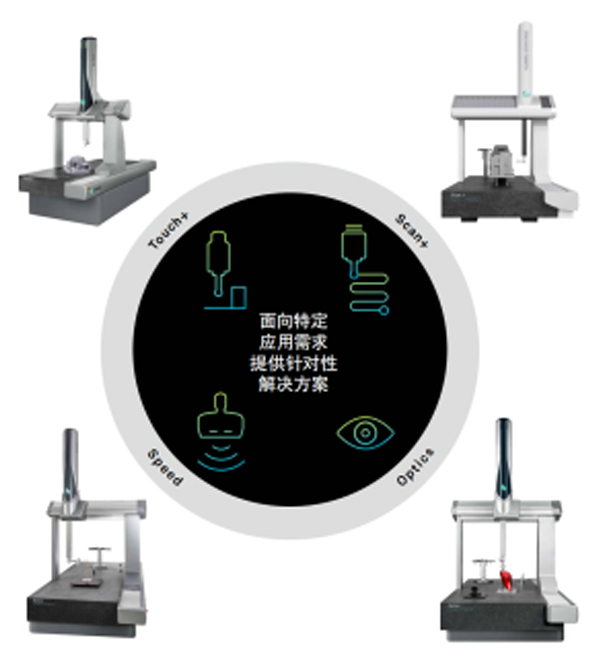

瞄準特定需求，靈活調整配置

GLOBAL三坐標測量機作為市場上強大和通用的測量設備之一，廣泛采用了?？怂箍档南冗M技術，幾乎可以覆蓋所有測量應用場景。

為了進一步更好的服務客戶，幫助合作伙伴快速定位合適的測量方案，?？怂箍狄劳杏跍y量機平臺打造了多種應用功能包，每個功能包都形成了一個完整的解決方案，以滿足效率、精度、可靠性、靈活性、自動化等特定檢測要求，而無需考慮零件的尺寸或重量。這種面向未來的模塊化理念實現了靈活、成本優化的系統性能，能夠適應制造商現在和未來不斷變化的需求，確保 GLOBAL CMM 是經得起未來考驗的投資。

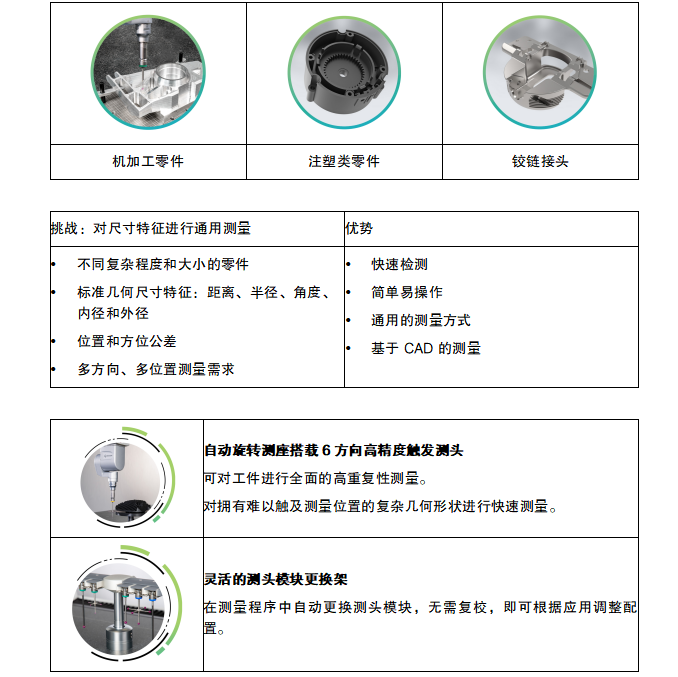

GLOBAL Touch+ 適用尺寸特征類高精度觸發測量需求

GLOBAL Touch+ 搭配 Hexagon 自動分度測座和高精度 6 方向觸發測頭，測量過程中可靈活定位，實現不同形狀工件尺寸信息的快速測量。

此外，多端口模塊更換架可實現快速、可重復地更換具有不同觸發力和測針配置的測頭模塊，而且更換后無需重新校準，進一步簡化了測量周期。

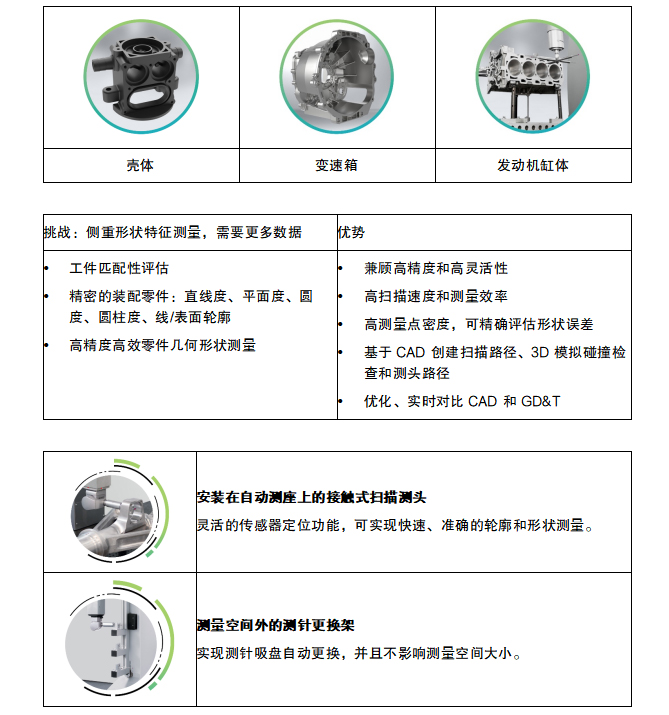

GLOBAL Scan+ 適用形狀特征的高效掃描測量需求

GLOBAL Scan+ 為潛在的應用場景增加了接觸式掃描。通過接觸式掃描，可以在短時間內捕獲大量表面點，從而對零件進行高度精確的形狀和輪廓測量。

GLOBAL Scan+ 結合了接觸式掃描能力與自動測座的靈活性。掃描測頭可以定位在不同的空間角度，輕松測量更復雜的工件。附帶的測針更換架可在保證精度可靠性的前提下實現測量程序中快速更換測針配置，從而加快檢測過程。

GLOBAL Optics適用于敏感材質工件表面輪廓高精度快速測量需求

GLOBAL Optics 標配共聚焦白光傳感器，是透明類工件、敏感材質或特殊形狀表面形狀測量的理想選擇。

2.5°分度測座提供了從幾乎任何角度和方向?qū)α慵卣鳒y量的良好可及性，實現共聚焦白光傳感器與被測表面佳對齊。此外，結合海克斯康自動更換架，不同傳感器可在分度測座上輕松切換，較大限度地提高了 CMM 的多傳感器靈活性。

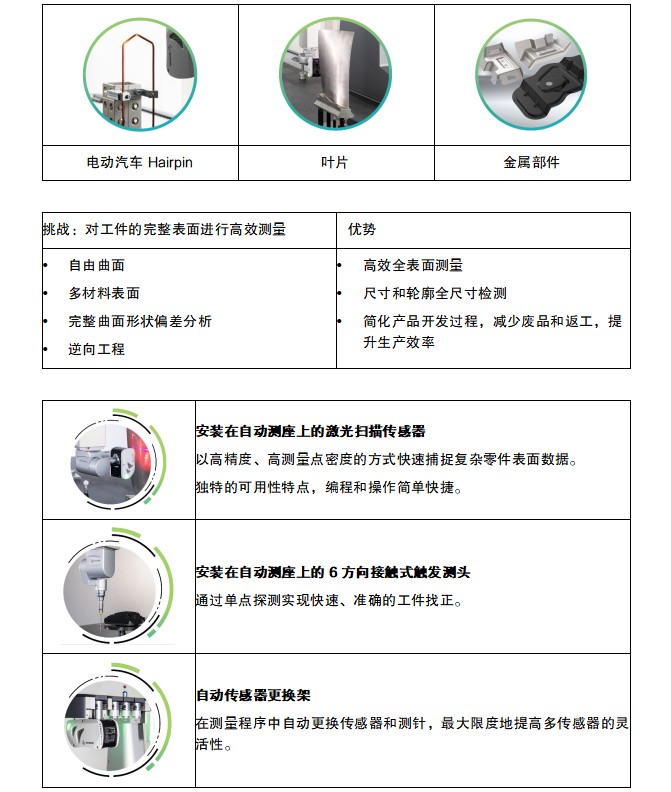

GLOBAL Speed適用于零件全表面快速測量或逆向設計需求

GLOBAL Speed 標配?？怂箍导す鈷呙鑲鞲衅?/span> HP-L，其結合了無與倫比的速度、精度和靈活性，簡化了自由曲面的完整非接觸點云捕捉。

海克斯康 HP-L 激光掃描傳感器每秒可捕捉高達 600,000 個點，可對從復雜形狀殼體到渦輪葉片進行整個零件表面點云快速高精度提取。然后，把點云數據與工件 CAD 進行偏差對比或直接對點云進行逆向設計。

分度測座可確保傳感器始終與被測工件表面保持較佳對準，而自動傳感器更換架可在測量程序中實現激光傳感器與其他接觸式傳感器或光學傳感器的全自動交換。

技術特點

01 經典的機械設計

花崗巖底座和一體式燕尾導軌保證了系統的長期穩定性和整個測量區間范圍內的精度一致性

02 溫度補償

通過光柵系統和工件上的溫度感應器，可以實時補償由溫度變化引起的測量偏差，確?？煽康臏y量結果

03 實時系統監控

PULSE 使用戶能夠監控和記錄 CMM 周邊的環境狀態，并接收實時信息

04 高速且安全

對 CMM 周圍區域進行連續監控，可以在 CNC 模式下實現無憂高速測量。當用戶或物體進入受保護區域時，機器將自動減速

05 精密三角梁

與方形或矩形橫梁相比，這種設計具有更高的剛性質量比，可實現高動態特性和高速測量

06 拓展的工作溫度范圍

降低環境溫度變化對測量的影響。溫度工作范圍 (15-30°C) 可擴展，因此 CMM 可在更靠近生產線的地方工作，而無需昂貴的測量室

07 Message Light

使操作員能夠甚至從遠處監控機器的狀態，從而優化時間和資源管理

08 各軸采用預載空氣軸承

無接觸、低摩擦和低磨損的運行方式確保在全速運行時的定位精度，從而降低測量不確定性

09 低維護皮帶傳動系統

平帶和 V 帶確保平穩和低振動的軸運動

10 多傳感器通用性

可同時或分別配置觸發、掃描、白光、激光、影像多種類型傳感器，以應對不同的測量任務，且測量周期內可實現不同傳感器間自動切換

11 高分辨率光柵尺

采用先進的高分辨率光柵尺，其熱膨脹系數獲得 PTB認證，系統Z高分辨率可達到0.005μm
